产品名称:涂层耐蚀性快速检测仪
产品介绍

QZTJ-2010型便携式有机涂层耐蚀性快速检测仪是拥有自主知识产权的高科技产品。本仪器基于改进型的多重循环动电位极化测量原理,结合新颖的移动式双电化学电池探头,精密电化学测试模块及微处理机技术,可在工业现场或实验室快速、原位、无损检测有机涂层的耐蚀性。该检测仪解决了当前涂层/金属耐蚀性测量费时、损耗样品、无法在工业现场实时测量涂层体系耐腐蚀性的困境, 是一种国内外独具特色的实用型涂层耐腐蚀性快速检测/评价技术。


测试原理

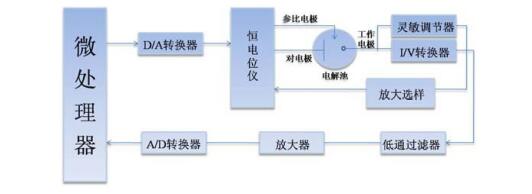

有机涂层耐蚀性快速检测仪是采用改进的多重动电位扫描极化法的原理设计而成的,测量时极化电位以一定的速度向正方向或者负方向扫描,当达到一定的电位值时再回程扫描到预定的极化电位,如此反复,直至测得设定的极化电流,记录电位扫描的总时间。根据相同时间下的极化电流或者达到某一极化电流需要的时间,快速评测有机涂层/金属基底的耐腐蚀性能。有机涂层耐蚀性评价指标如下:



1. 相同极化时间下评价极化电流大小:相同实验参数和扫描时间的条件下,极化电流越大,涂层的耐腐蚀性越差;相反,极化电流越小,涂层的耐腐蚀性越好。


2.达到同样极化电流评价所需的极化时间:相同测试条件下,达到某一极化电流所需时间越短,涂层的耐腐蚀性越差;相反,所需时间越长,涂层的耐腐蚀性越好。



3.通过循环电化学极化分析涂层直流阻抗:在相同的扫描测量条件下,电化学极化曲线的斜率即为涂层直流阻抗(仪器直接显示),阻抗越高,涂层的耐腐蚀性越强。


仪器特点

本仪器在国内外首次提出了应用多重循环动电位极化(MCPDP)的原理,研制成功新型的电化学传感器,发展一种涂层/金属耐蚀性快速测试仪。解决了当前涂层/金属耐蚀性测量费时,解析困难,不能在工业现场实时测量等技术问题,为涂层/金属耐蚀性测量方法的发展和表面涂装工业的技术进步,提供一种独创的实用型检测仪器。本产品具有无损、原位、快速、便携检测的突出优点,兼具结构新颖、电路先进、工作可靠、数据准确、效率高、操作简便等特点,适合各种工业环境的有机(无机)涂层/金属体系耐腐蚀性的快速检测。


主要特点:

1.可移动双电解池电化学探头,可避免常规电化学测量需电极接线而破坏涂层的问题,实现在工业现场的无损快速检测。

2. 微电脑联机控制,便携式测量仪器,交互式软件界面系统。整机系统测量精度高,抗干扰性能强,自动化程度高等技术指标,达到国际先进水平。

3. 测量快速,数据可靠,使用方便,特别适用于工业现场和实验室涂层耐蚀性的无损快速评估。


技术指标

电流测量范围:   10-3 ∼ 10-10A

涂层电阻测量范围: 103 ∼1010Ω

测量时间: 2 min ∼ 10 h

使用温度: 0 ∼ 45 oC

使用湿度: 0 ∼ 90 %

仪器尺寸: 20×10×5 cm3

整机重量: 0.5 kg


仪器安装

1. 配置

主机              一 台

探头              一 只

测试液           一 瓶

(使用时需加水至箭头处,并确保瓶中固体溶解)

电源线           一 条

内存卡及转换头      一套

说明书           一 份


2.安装

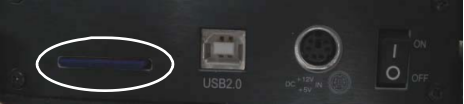

(1)将内存卡插入主机部分相应插槽:

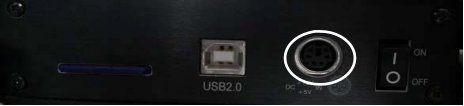

(2)主机与电源适配器相连接或者直接使用仪器内置电源:

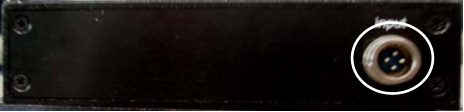

(3)将信号输入端与传感器探头的航空插件相连接;传感器探头前端的蓝色海绵内充入测试溶液至海绵充分湿润,并在测试过程保持海绵处于湿润状态(每次测试前应检查检测传感器探头,保证海绵保持湿润):


(4)将检测探头吸在被测涂层表面(若为非铁磁性材料样品,应设法保证传感器与被测涂层紧密接触,如可在样品背面放置磁铁以固定探头),即可开机测量。


检测步骤

1.打开主机左侧的电源键,出现如下界面:


时,按下设置面板“确认”键

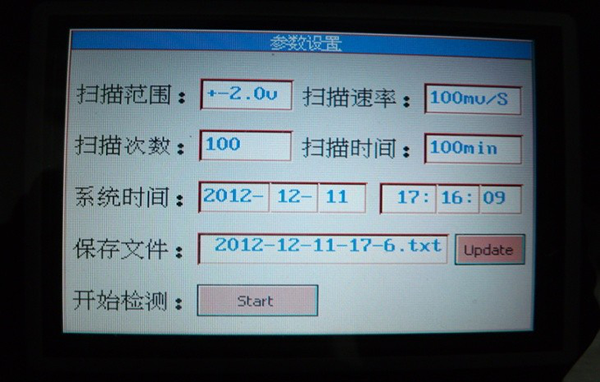

2.在如下界面中设置实验参数:



通过控制面板的上下键按钮选择要修改的参数,左右键改变参数大小。

3.按“开始”键进行测试。测试仪自动选择电流量程,而后开始测试。


4.测量过程中,如需暂停,按下控制面板的“取消”键,界面“运行状态”为“stop”;

5.再次按下“开始”键,界面“运行状态”为“run”,仪器系统再次重新开始扫描;

6 .换样时,按下控制面板的“取消”键,在界面“运行状态”为


“stop”状态下,按下“设置”键,仪器系统出现重新选择量程的提示,此时按下“确认”键。回到仪器开机状态,开始新的测试过程。

7. 测试过程中按下“上”箭头按钮,可即时查看涂层阻抗测量值,按


“下” 箭头,返回电流扫描界面。

8.实验参数选择的建议

(1)循环圈数:对于新涂层一般可选择 50 圈,比较极化电流,可评价涂层耐蚀性;对于旧涂层或需快速测试,可选择 10 圈。一般而言,涂层越薄,阻抗越低,极化测量的时间越短。

(2)扫描速率:缺省值为 100 mV/s,可根据样品耐蚀性强弱、测量时间的要求选择扫描速率,一般耐蚀性强的涂层样品,可选择较慢的扫描速率。

(3)扫描电位范围:缺省值为 ±1.0V,可根据样品耐蚀性强弱,选择扫描电位范围,一般耐蚀性强的涂层样品,可选择大的电位扫描范围。

(4)扫描过程中如出现电流迅速增大现象,可能是由于涂层存在明显缺陷或传感器探头/参考电极漏液等原因引起,应及时检查排除。


数据保存与处理

实验获得的数据文件自动保存为“*.txt”文本文件,此文件可导入到测试仪专用的数据处理软件,或 Origin 等软件作图后分析比较。


数据分析

1.涂层电流/阻抗值分析(参考标准)


2.测量数据分析举例



3.与交流阻抗测量结果比较


表中数据表示添加不同填料的环氧树脂涂层循环极化电流测量值与交流阻抗测量值的比较,可见采用本仪器检测涂层耐蚀性结果与传统标准的交流阻抗测量结果完全一致。

注意事项

1.实验仪器未安装完毕,请勿连通电源,开始检测;

2.检查仪器是否连接正确;

3.使用前应检查电源线及接口接线是否完好,如有损坏,需由专业人员更换维修,以避免产生测量误差或者造成数据失真;

4.测试前应将测试液充入探头蓝色海绵中,并在测试过程维持充分湿润;

5.避免测试液或其他液体进入主机及仪器的数据线接口;如出现上述意外情况,应立即停止测试,并擦拭干净保持仪器干燥;

6.测试完毕,应及时清洁仪器和电化学探头,充分晾干,妥善收藏在专用仪器箱内。

7.请及时充电,以免电池损坏。



特别声明:

1.本公司对本说明书保留修改和解释权;

2.如日后仪器升级,恕不另行通告;

3.产品外观、颜色以实物为准;

4.图片仅供参考。
