安科DTM-SS17纳米防锈清漆是专为不锈钢开发的特种重防腐涂料，对常规型号的不锈钢及电化学处理过的不锈钢都有良好的附着力。涂料主体为改性胺基纳米涂料，采用改性脂肪族氨基树脂的仲氨基与耐候性异氰酸酯固化剂反应，同时采用硅烷偶联剂改性的异氰酸酯预聚体提高对各种特种基材附着力，固化剂中含有超支化聚酯改性的ipdi预聚体，赋予漆膜优异的强度和良好的韧性以及一定的低温性能。添加特种纳米防锈剂兼顾防腐性能和良好的透明性。添加海生物提取蛋白进一步提高对基材附着力。该涂料为DTM的底面合一型，单一涂层兼顾优异的防腐和耐候性能，具有高固含、高强度、高附着力、高韧性的特点，在国内处于领导地位。
1）其性能特点包括：
a、专门针对不锈钢基材开发，对不锈钢及多种特种金属附着力良好。不锈钢附着力可达22MPa，漆膜透明，便于观察不锈钢基材的点蚀问题以便及时处理；
b、底面合一，兼顾防腐性能和耐候性能，中性盐雾检测3000h，耐循环盐雾1440小时，人工加速老化quva3000小时不粉化不开裂，很轻微（1级）失光，很轻微（2级）变色，老化后还保持良好的透明性；
c、漆膜柔韧性好，在不锈钢基材在昼夜的高低温导致的形变时能够有良好跟随性，不开裂，不容易发生附着力缺陷；
d、具有优异的耐磨抗冲刷性能，在海南特殊的风沙侵蚀的环境下能保持漆膜不容易被磨损，从而达到良好的持久性；
e、有特强的耐低温性能，能承受液氧液氮的低温交变而不开裂，液氮浸泡试验后附着力能保持在10MPa。同时特别开发了针对液氢-250℃低温的超低温型产品，具有更好的弹性和低温柔韧保持性，已经经过液氢管路实地验证；

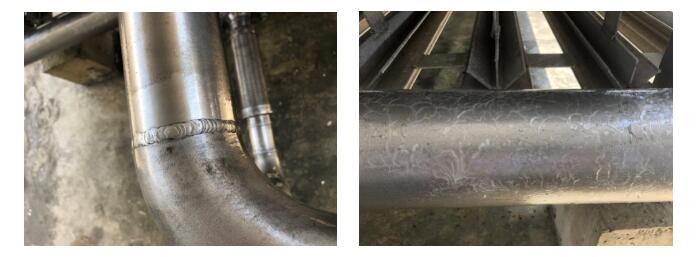

下图为DTM-SS17安科纳米防锈清漆低温专用漆（左）与其他品牌透明清漆（右）在113氧氮库区同时经过低温后涂层情况，可以看出DTM-SS17安科纳米防锈清漆低温型伸展性较好，温变后涂层不开裂，而其他品牌透明清漆通氢后出现大面积开裂现象。
f、工艺简单，施工性好，可以直接采用常规刷涂滚涂和有气喷涂施工。不但能常温固化，在5℃时都具有较快的干燥速度。不含苯类溶剂、气味低，环境友好；
g、漆膜中氮元素含量高，具有良好的阻燃防火性能，通过EN45545-2 HL3检测，可满足火车内舱室的防火等级要求。1200s后漆膜未被点燃，烟密度和烟毒性低于指标要求的十分之一，对于透明性清漆非常难能可贵，已是中国中车不锈钢防腐透明漆指定品牌。
